首页-成功案例-25年04月30日在江苏安装ICPMS 7700X, 典型应用环境,地质样品分析和食品检测

25年04月30日在江苏安装ICPMS 7700X, 典型应用环境,地质样品分析和食品检测

发布时间:2025-5-7

合作伙伴:江苏某检测公司

仪器类型:气质联用仪

品牌:安捷伦

型号:ICPMS 7700X

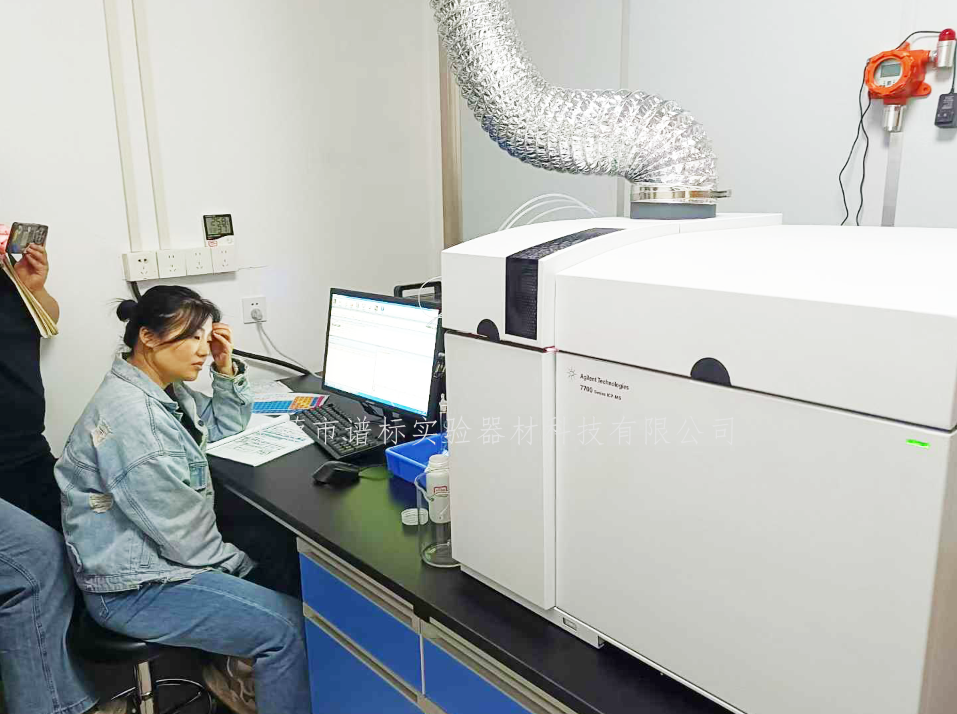

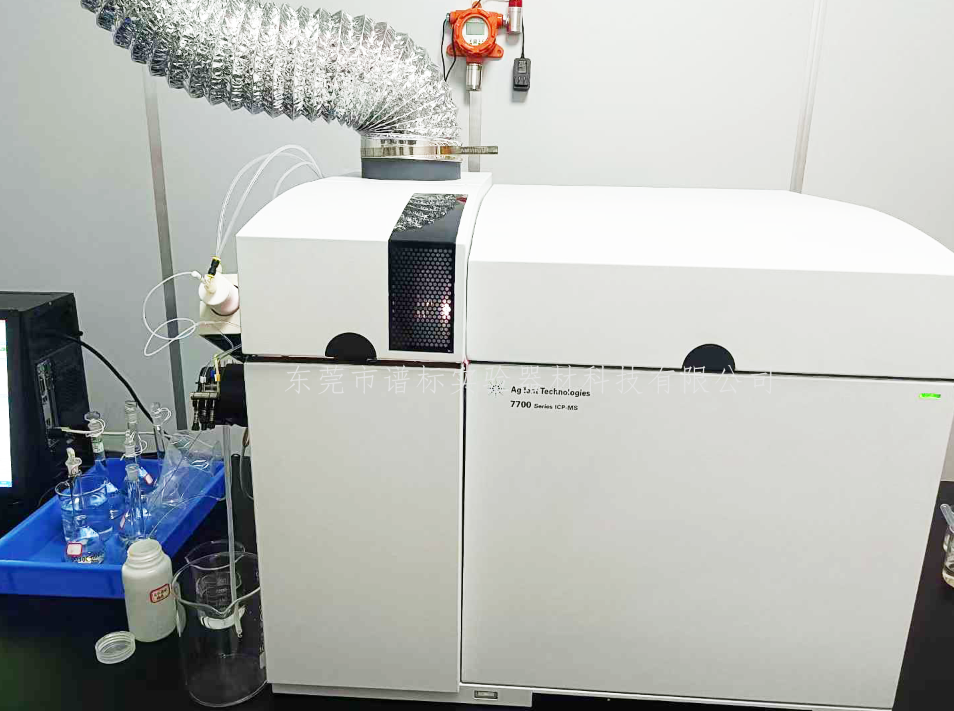

2025年04月30日, 江苏某检测公司购买我司ICPMS,型号:7700X,安装培训调试完毕,感谢客户的支持与认可




江苏检测公司电感耦合等离子体质谱仪 ICPMS 7700X 使用与维护指南

一、仪器原理与核心组件

1.1 工作原理

电感耦合等离子体质谱仪(ICPMS)7700X 的工作原理基于电感耦合等离子体(ICP)将样品电离成离子,随后通过质谱仪对离子进行质量分析。样品溶液经雾化器转化为气溶胶,进入高温(约 6000 - 10000K)的 ICP 焰炬中,经历去溶剂化、原子化、电离等过程,产生的离子在接口处被提取进入质谱仪。质谱仪通过质量分析器(如四极杆质量分析器)按照质荷比(m/z)对离子进行分离和检测,从而实现对样品中元素的定性和定量分析。

1.2 核心组件

进样系统:包括雾化器、雾化室等。雾化器将样品溶液转化为细小的雾滴,常见类型有同心雾化器和交叉雾化器,7700X 配备的高性能雾化器可有效提高样品的传输效率。雾化室的作用是去除较大的雾滴,使细小的气溶胶进入等离子体。

等离子体发生系统:由射频发生器、炬管和感应线圈组成。射频发生器产生高频电流,通过感应线圈在炬管内产生交变磁场,使氩气电离形成等离子体。炬管由三层石英管组成,外层通冷却气(氩气),防止炬管过热;中层通辅助气,维持等离子体的稳定;内层通载气,携带样品气溶胶进入等离子体。

接口系统:将等离子体中的离子引入质谱仪,包括采样锥和截取锥。采样锥由镍或铂制成,其孔径较大,用于从等离子体中提取离子;截取锥的孔径较小,进一步筛选和聚焦离子,使其进入质谱仪。

质谱分析系统:采用四极杆质量分析器,通过施加特定的射频和直流电压,实现对不同质荷比离子的分离和检测。检测器通常为电子倍增器,可将离子信号转化为电信号,并进行放大和记录。




二、操作流程

2.1 开机准备

检查氩气钢瓶压力,确保压力在规定范围内(一般不低于 5MPa),打开氩气阀门,调节减压阀使输出压力稳定在 0.6 - 0.8MPa。

检查冷却循环水系统,确认水温在 18 - 22℃之间,水流正常。

打开计算机、ICPMS 主机及相关软件(如 MassHunter 软件)。

2.2 仪器初始化

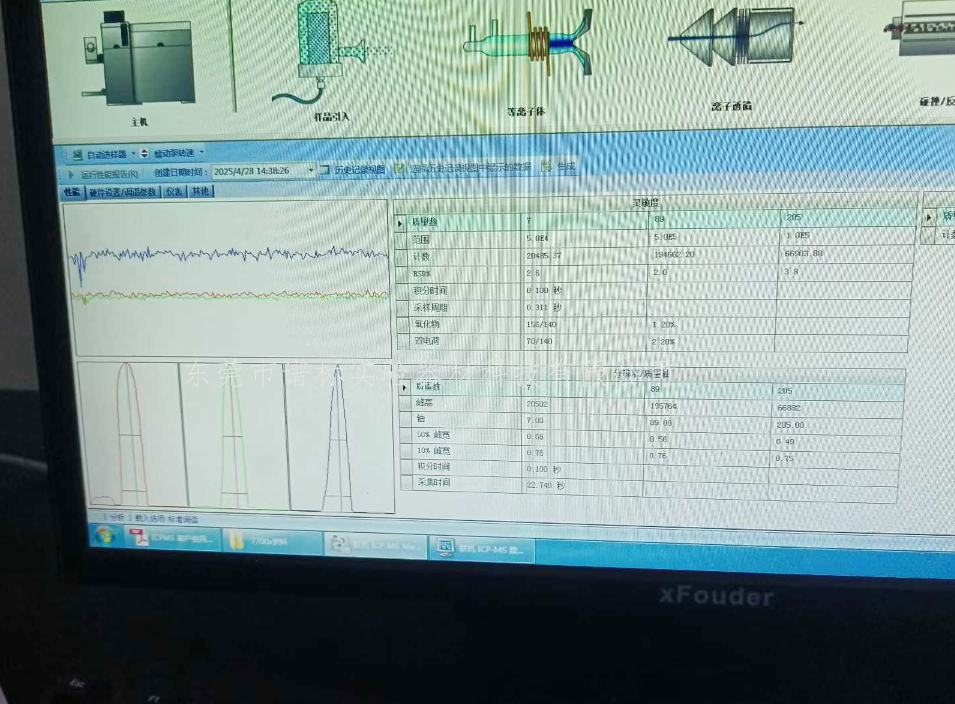

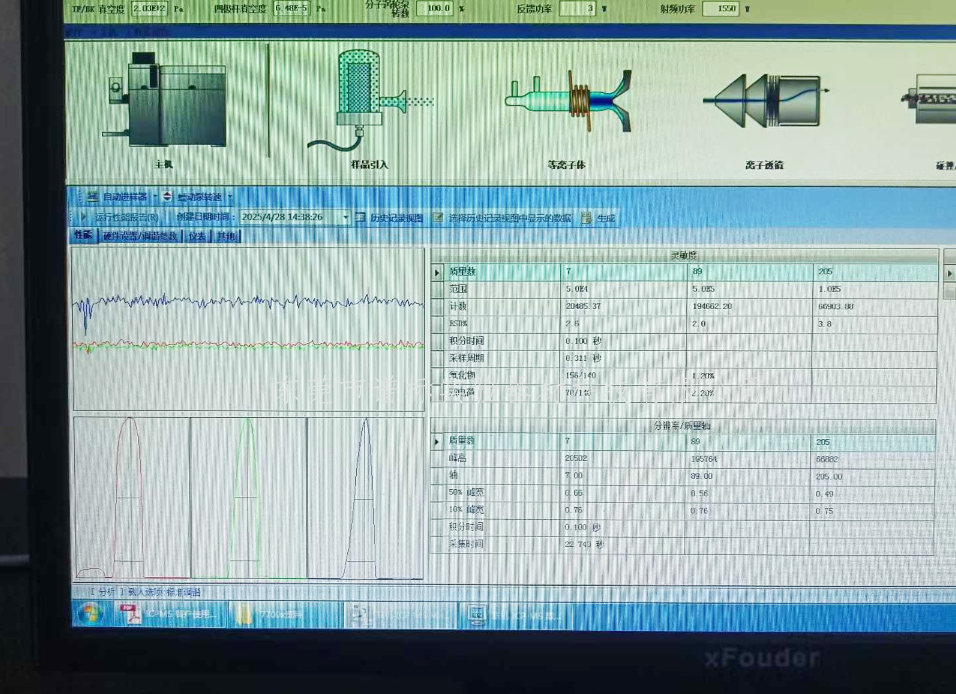

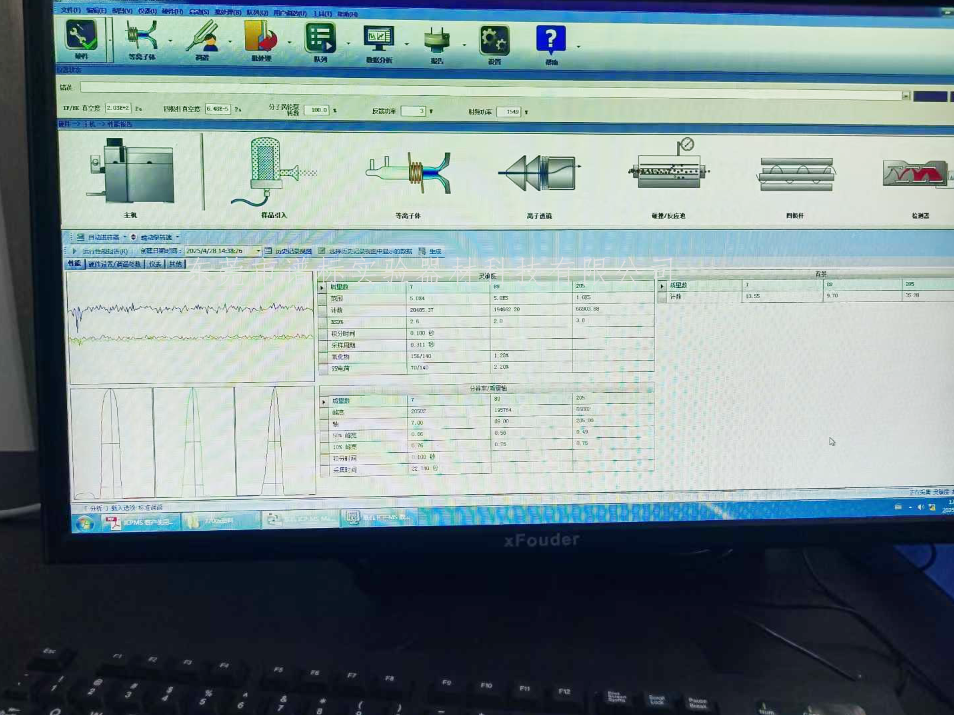

在 MassHunter 软件中,选择仪器初始化程序,系统将自动进行一系列自检操作,包括真空系统、射频功率、离子透镜电压等参数的检查。等待仪器达到稳定状态,通常需要 30 - 60 分钟,期间注意观察仪器状态指示灯和软件提示信息。




2.3 方法编辑

根据检测需求,在软件中编辑分析方法,包括以下参数设置:

进样参数:设置样品提升量、雾化气流量等,一般样品提升量为 0.8 - 1.2mL/min,雾化气流量为 0.7 - 1.0L/min。

等离子体参数:设定射频功率(通常为 1500 - 1600W)、冷却气流量(15 - 16L/min)、辅助气流量(0.8 - 1.2L/min)等,以确保等离子体的稳定和高效电离。

质谱参数:选择检测的元素及相应的质量数,设置扫描模式(如全扫描、选择离子监测等)、驻留时间、重复次数等。对于痕量元素分析,可采用选择离子监测模式,提高检测灵敏度。

内标元素:根据样品性质和检测元素,选择合适的内标元素(如 Sc、In、Bi 等),用于校正基体效应和仪器漂移。

2.4 样品分析

标准曲线绘制:配制一系列不同浓度的标准溶液,浓度范围应覆盖样品中待测元素的预期含量。按照编辑好的方法依次进样分析,软件将自动绘制标准曲线,要求相关系数(R²)应不小于 0.999。

样品测定:将处理好的样品溶液置于自动进样器样品架上,在软件中设置样品信息和进样顺序,启动分析程序。分析过程中,实时观察仪器信号强度和稳定性,确保数据质量。

内标校正:在样品分析过程中,内标元素的信号强度应保持相对稳定。若内标信号发生较大波动,需检查内标溶液浓度、进样管路是否堵塞等问题,并及时进行调整。

2.5 关机流程

分析结束后,用超纯水冲洗进样系统 10 - 15 分钟,以清除残留的样品溶液。

关闭射频功率,停止等离子体。

关闭氩气阀门,待仪器真空度降至一定程度后,关闭真空泵。

退出 MassHunter 软件,关闭计算机和其他相关设备。




三、维护保养

3.1 日常维护

进样系统:定期检查雾化器和雾化室,若发现雾化器堵塞,可将其浸泡在稀硝酸(5% v/v)中超声清洗 30 分钟,然后用超纯水冲洗干净。雾化室应每周清理一次,去除内部的沉积物。

接口系统:每分析 50 - 100 个样品后,检查采样锥和截取锥的磨损情况,若锥孔变大或表面出现腐蚀,应及时更换。更换锥子时,需小心操作,避免损坏接口部件。

质谱分析系统:定期检查电子倍增器的增益,若增益下降明显,可能需要更换电子倍增器。同时,注意保持质谱仪内部的清洁,避免灰尘和杂质进入。

3.2 定期维护

每季度维护:对仪器进行全面的性能检查,包括灵敏度、分辨率、质量轴准确性等参数的校准。使用标准溶液(如调谐液)进行仪器调谐,确保仪器性能符合要求。

每年维护:邀请专业工程师对仪器进行深度维护,包括清洗离子透镜、检查射频发生器等关键部件,更换易损件(如密封圈、泵油等)。




四、常见问题及解决方法




五、典型应用

5.1 环境样品分析

在环境监测领域,ICPMS 7700X 可用于分析土壤、水、大气颗粒物等样品中的重金属元素(如 Pb、Cd、Hg、As 等)和微量元素(如 Zn、Cu、Mn 等)。通过对环境样品的分析,可评估环境污染程度,为环境保护和治理提供数据支持。

5.2 食品检测

用于检测食品中的有害元素(如重金属)和营养元素(如 Fe、Ca、Mg 等)。例如,检测婴幼儿奶粉中的铅、砷等有害元素含量,确保食品安全;分析水果、蔬菜中的微量元素,评估其营养价值。

5.3 地质样品分析

在地质研究中,可对岩石、矿石等样品进行多元素分析,确定样品的化学成分和矿物组成。通过对不同地质样品的分析,有助于研究地质构造、矿产资源勘探等。


以上指南涵盖了 ICPMS 7700X 从操作到维护、应用的多方面内容。若在实际使用中遇到特殊问题或有更具体的需求,欢迎随时和我司交流。
