四极杆飞行时间液质联用系统Q-TOF工作流程

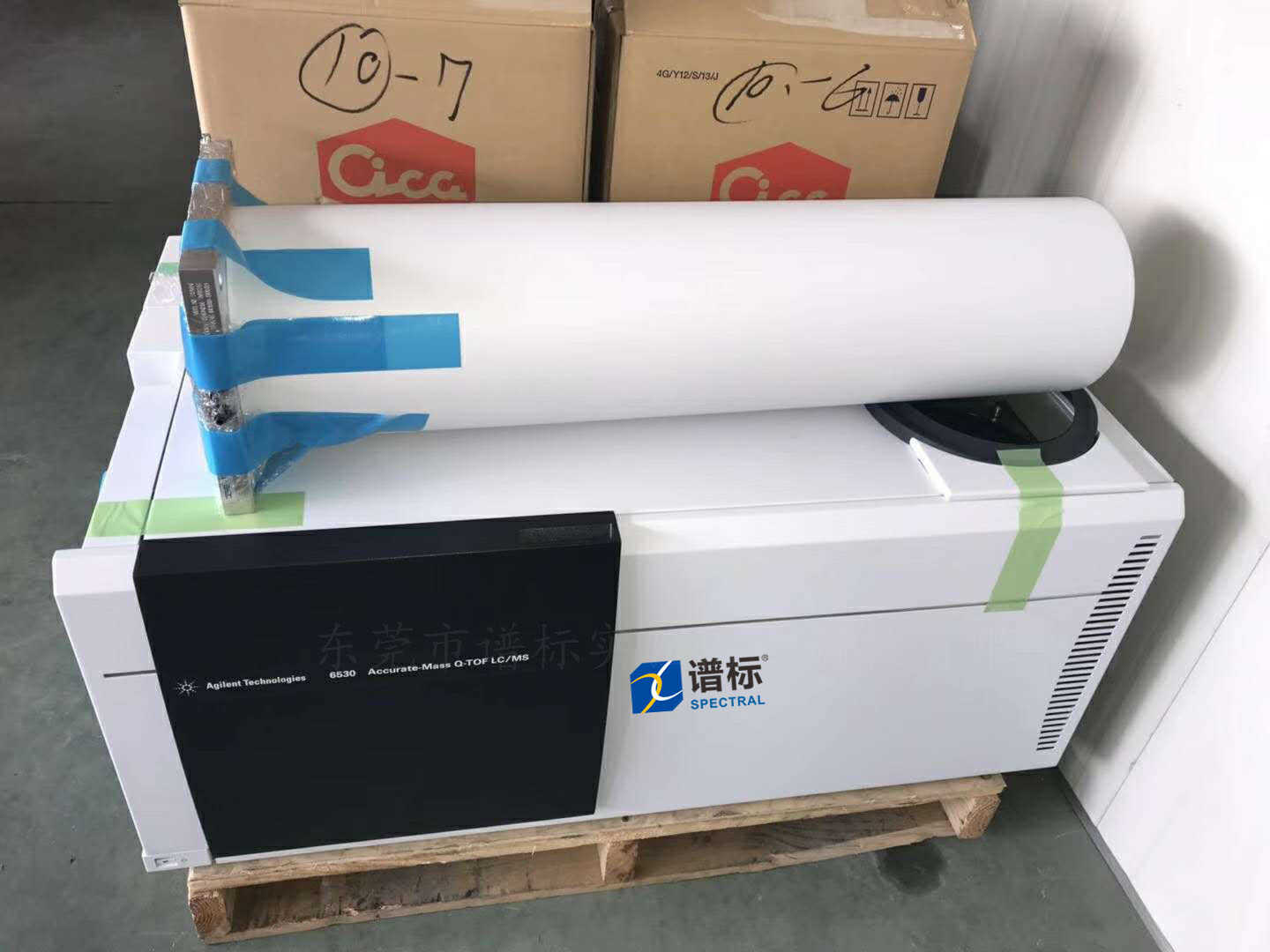

四极杆飞行时间液质联用系统Q-TOF

四极杆飞行时间液质联用系统Q-TOF是采用四极杆质量分析器和TOF串联的质谱仪，可以看作是将三重四极杆质谱的第三重四极杆换为TOF分析器。它采用四极杆作为质量过滤器，以TOF作为质量分析器，分辨率和质量精度明显优于三重四极杆质谱，是一类能够同时定性定量的质谱。它的优势在于:可在宽质量范围内实现高分辨，得到物质准确分子量;能够获得真实的同位素峰形分布，得到未知物的分子式;具有高灵敏度的MS/MS功能，能实现母离子和子离子的精确质量测定;质量范围宽，既可用于小分子化合物的精确定性与定量,也可用于蛋白质组学和多肽的研究。

四极杆飞行时间液质联用系统Q-TOF工作流程

 高效液相色谱仪(HPLC)流出的组分经由电喷雾电离源(ESI)气化形成离子，经过三重四极杆离子光学系统的调制形成可控离子束进人飞行时间质量分析器(TOF),离子束被乘直引人加速区加速,进人无场漂移区，经过二级反射镜后再返回，打在微通道板(MCP)上产生电脉冲信号，然后经过信号转换输出色谱-质谱二维图(t-m/z)⁴ 。进行二级质谱MS/MS分析时,第-重四极杆选择母离子，加速至- -定能量，进人只有射颗的四极(或六极)碰撞池与惰性气体碰撞而碎裂(CID),生成产物离子，这些离子再经加速和聚焦进人TOF分析器,按照质荷比进行分离。
