25年06月09日山西某半导体材料公司引入安捷伦ICP-OES 5110VDV,助力样品精准分析、质控升级

合作伙伴：山西某半导体材料公司

仪器类型：电感耦合等离子体光谱仪

品牌：安捷伦

型号：ICP-OES 5110VDV

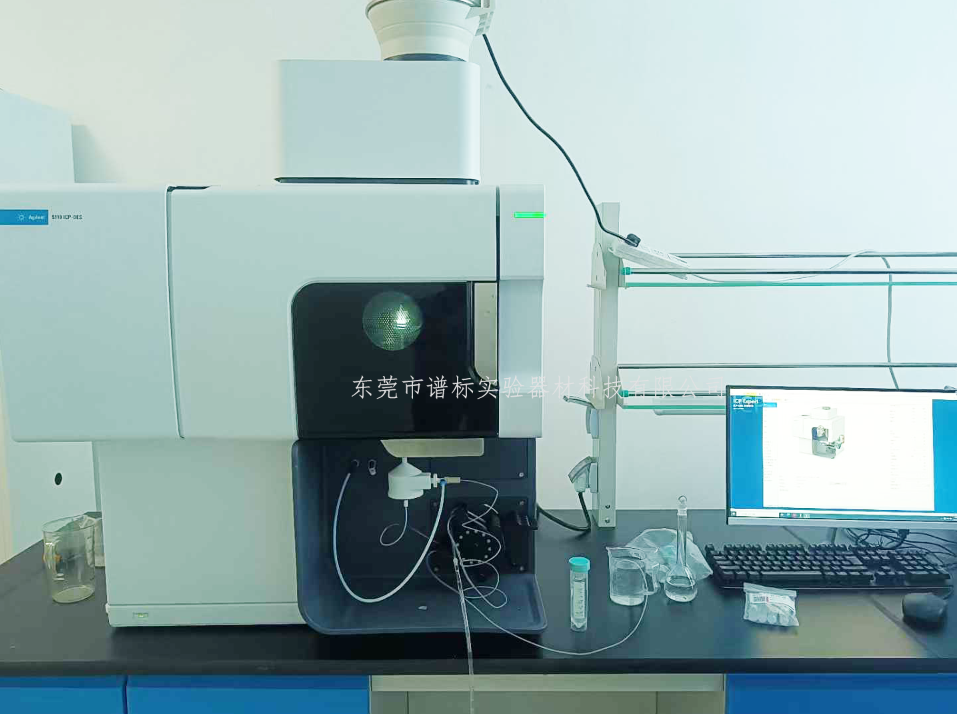

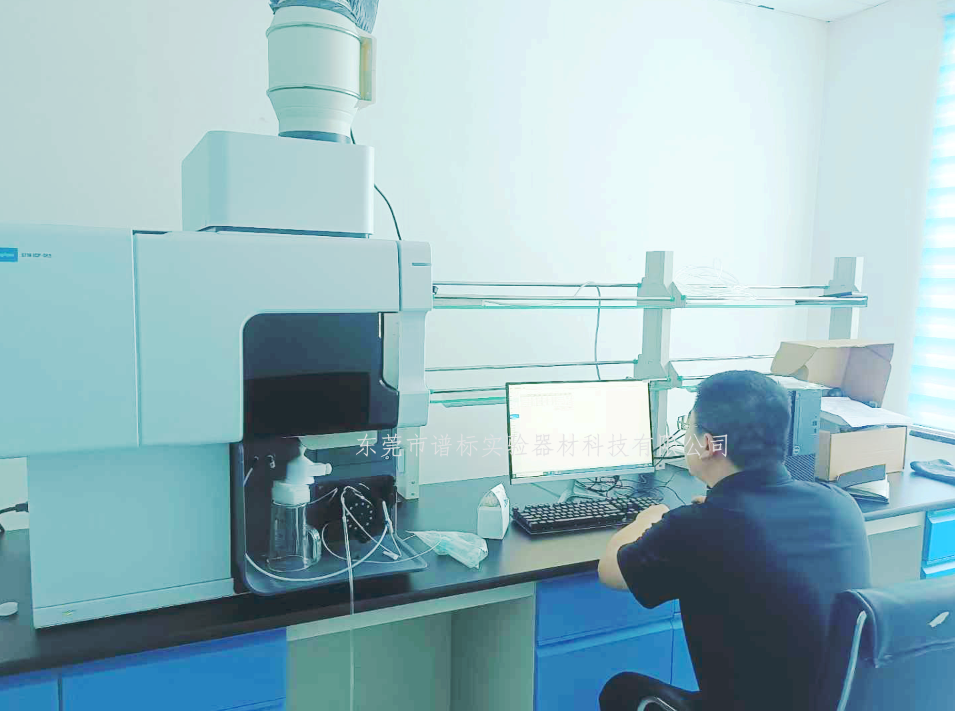

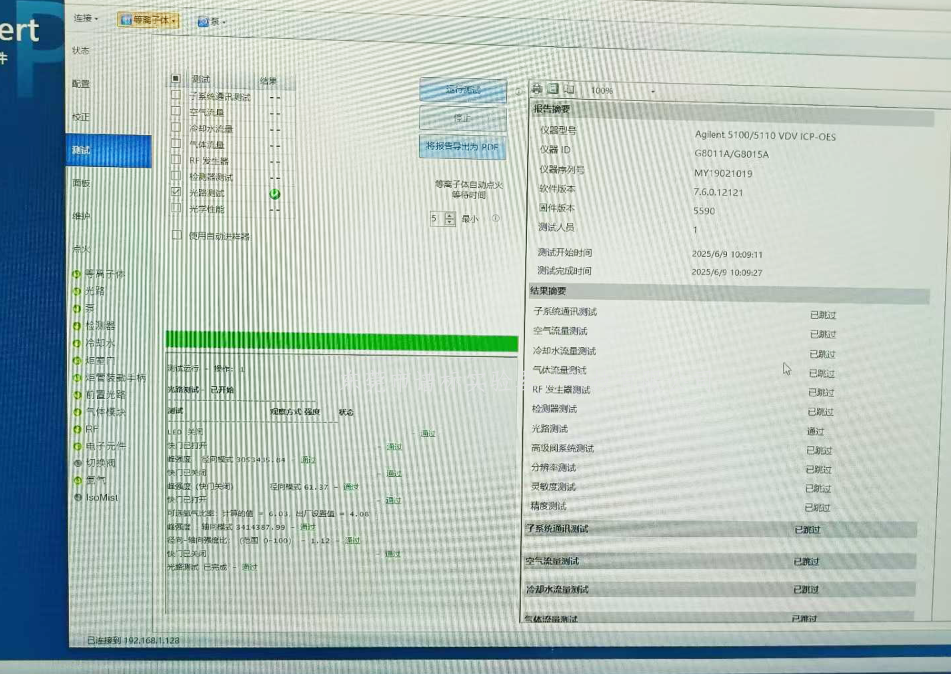

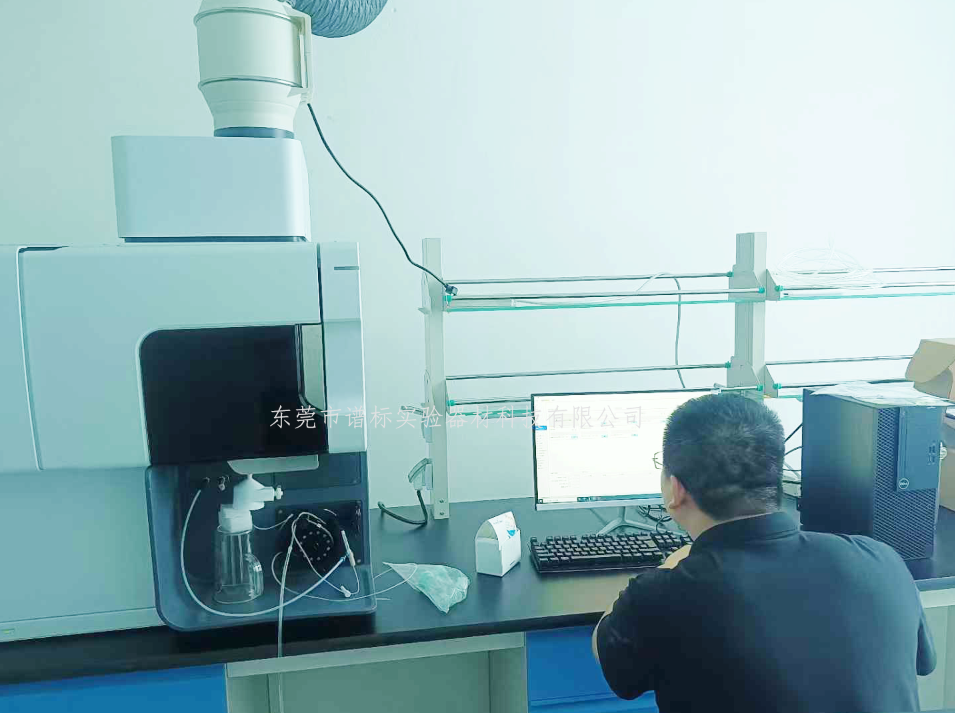

2025年06月09日，【携手共进 感谢信赖】热烈祝贺山西某半导体材料公司成功引入我司安捷伦电感耦合等离子体光谱仪ICP-OES 5110VDV检测设备！现已高效完成安装调试及技术培训，助力客户精准分析、质控升级。感谢贵司对我司产品与服务的全力信任，未来我们将持续以专业的技术支持和高效响应，为半导体行业高质量发展保驾护航！

安捷伦 ICP-OES 5110VDV 凭借其创新的技术设计和良好的分析性能，成为半导体材料行业实现精准分析与质控升级的关键工具。以下从技术特性、应用场景、行业价值三个维度展开分析：

一、核心技术特性与性能优势

1. 垂直双向观测（VDV）技术

高灵敏度与宽动态范围：通过轴向观测（水平方向）和径向观测（垂直方向）的智能组合，实现对痕量元素（ppb 级）和高浓度元素（ppm 级）的同步检测。例如，轴向观测可检测硅片中的硼（B）、磷（P）等痕量杂质（检测限低至 1 ppb 以下），径向观测则适用于光刻胶中高浓度金属元素（如铝、钙）的定量分析。

抗基质干扰能力：垂直炬管设计配合固态 RF 发生器，可稳定处理高盐样品（如 CMP 浆料中的纳米颗粒悬浮液）、强酸消解液（如氢氟酸蚀刻液）及有机溶剂（如光刻胶中的丙二醇甲醚醋酸酯），避免等离子体熄火或信号漂移。

2. 智能光谱组合（DSC）与检测器技术

全谱直读与快速分析：VistaChip II CCD 检测器无需气体吹扫，可在 30 秒内完成 70 余种元素的全谱扫描，分析速度提升 55%，氩气消耗量降低 50%。例如，在半导体封装材料检测中，一次进样即可同时测定银、铜、金等键合线材料的主成分及杂质元素。

动态背景校正与干扰消除：结合拟合背景校正（FBC）、快速自动曲线拟合技术（FACT）和干扰元素校正（IEC），有效解决复杂基质中的光谱重叠问题。例如，在分析含高浓度硅的外延片中的痕量铁（Fe）时，可通过 FACT 算法消除硅的背景干扰，确保检测结果的准确性。

3. 自动化与合规性

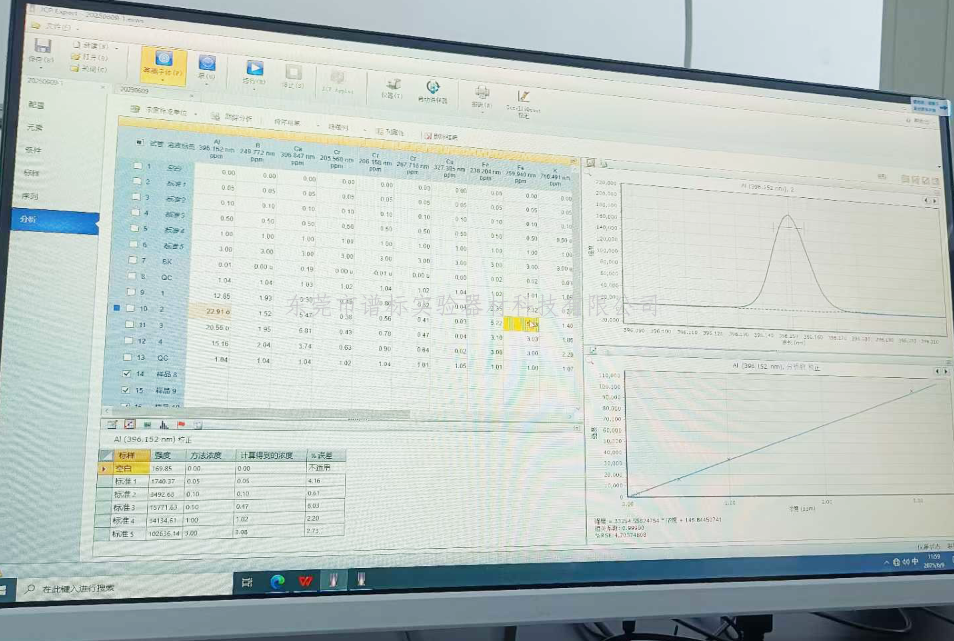

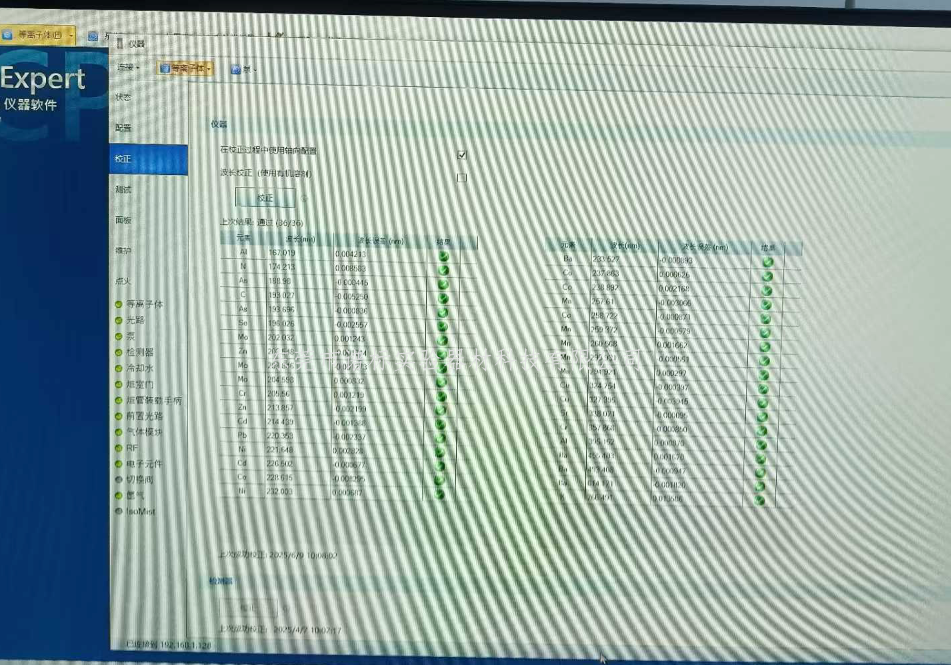

智能软件与方法开发：ICP Expert 软件支持 IntelliQuant 模式，自动识别样品中的元素组成并推荐良佳分析条件，方法开发时间缩短 60%。例如，在分析未知半导体材料时，软件可快速生成包含元素列表、谱线选择和干扰校正方案的分析方法。

合规性保障：内置 21 CFR Part 11 电子记录功能，支持数据审计追踪和权限管理，满足半导体行业对分析数据可追溯性和合规性的严格要求。

二、半导体材料行业典型应用场景

1. 高纯材料杂质检测

硅片与晶圆级分析：检测硅片中的金属杂质（如钠、铁、铜）和非金属元素（如硼、磷），确保半导体器件的电学性能。例如，通过轴向观测模式，可检测到硅片中低至 0.5 ppb 的金属杂质，满足 14nm 及以下制程的质量要求。

光刻胶与电子化学品：分析光刻胶中的金属催化剂残留（如钯、铂）及电子级氢氟酸中的痕量金属（如铝、铬），避免因杂质导致的光刻缺陷或蚀刻不均匀。

2. 工艺过程监控

CMP 浆料与清洗液：监测 CMP 浆料中的纳米颗粒浓度（如二氧化硅、氧化铝）及清洗液中的金属离子（如钙、镁），优化抛光工艺参数，减少晶圆表面划伤和残留。

电镀液与蚀刻气体：分析电镀液中的铜、镍离子浓度及蚀刻气体中的氟化物杂质，确保金属沉积均匀性和蚀刻精度，提升芯片良率。

3. 失效分析与可靠性验证

封装材料与键合线：检测封装树脂中的卤素（如氯、溴）及键合线中的银、金纯度，评估材料的长期稳定性和抗腐蚀性能，防止器件失效。

晶圆缺陷定位：结合激光烧蚀进样技术，对晶圆表面的异常区域进行微区元素分析，快速定位缺陷来源（如金属污染、颗粒残留）。

三、行业价值与质控升级

1. 提升分析效率与成本效益

高通量检测：高级阀系统（AVS）通过精准气泡注入控制，将样品提升、稳定和清洗时间缩短 50%，实现每小时处理 100 个以上样品，满足半导体制造的批量检测需求。

维护成本优化：可拆卸炬管和免维护固态 RF 发生器降低了部件更换频率，每年维护成本较传统 ICP-OES 降低 30%。

2. 保障产品一致性与可靠性

痕量元素精准控制：通过垂直炬管轴向观测和冷锥接口（CCI），可消除高浓度基体的自吸收效应，确保半导体材料中痕量元素的定量准确性。例如，在分析含 50% 氯化钠的清洗液时，钠（Na）的检测精度可达 RSD≤0.5%。

全流程质量追溯：ICP Expert 软件的电子记录功能可完整保存分析方法、原始数据和仪器状态，支持半导体厂商对原材料、半成品和成品的全生命周期质量追溯。

3. 推动工艺创新与技术突破

新材料研发支持：在第三代半导体材料（如碳化硅、氮化镓）的研发中，可快速分析掺杂元素（如氮、磷）的浓度及分布，助力高性能器件的开发。

制程适配能力：凭借低至 0.1 ppb 的检测限和纳米级空间分辨率，支持 3nm 及以下制程节点的材料分析，满足半导体行业对极限精度的需求。

四、行业典型案例

某半导体代工厂：采用安捷伦 5110VDV 对 12 英寸晶圆进行在线监控，实现每片晶圆检测时间 < 5 分钟，金属杂质检测限稳定在 0.3 ppb 以下，助力其将芯片良率从 92% 提升至 97%。

国内光刻胶企业：通过 5110VDV 对光刻胶中的金属催化剂残留进行实时监测，将钯（Pd）的残留量从 1.2 ppb 降至 0.15 ppb，显著提升光刻胶的批次一致性，成功进入国际主流供应链。

总结

安捷伦 ICP-OES 5110VDV 通过垂直双向观测、智能光谱组合和自动化分析技术，为半导体材料行业提供了从原材料检测到工艺监控的全链条解决方案。其高灵敏度、抗干扰能力和合规性设计，不仅满足了半导体制造对痕量元素分析的严格要求，更通过数据驱动的质控升级，助力企业提升产品竞争力和技术创新能力。在 5G、AI 芯片等新兴领域的推动下，该设备正成为半导体行业实现高精度分析与智能制造的核心利器。
