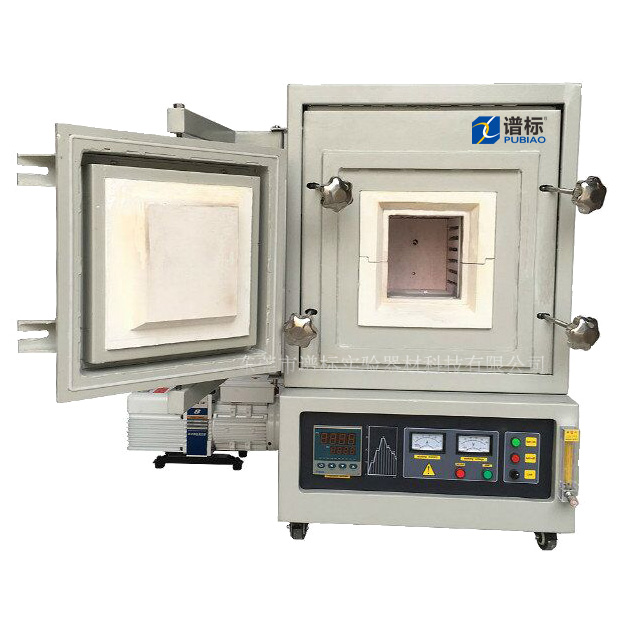

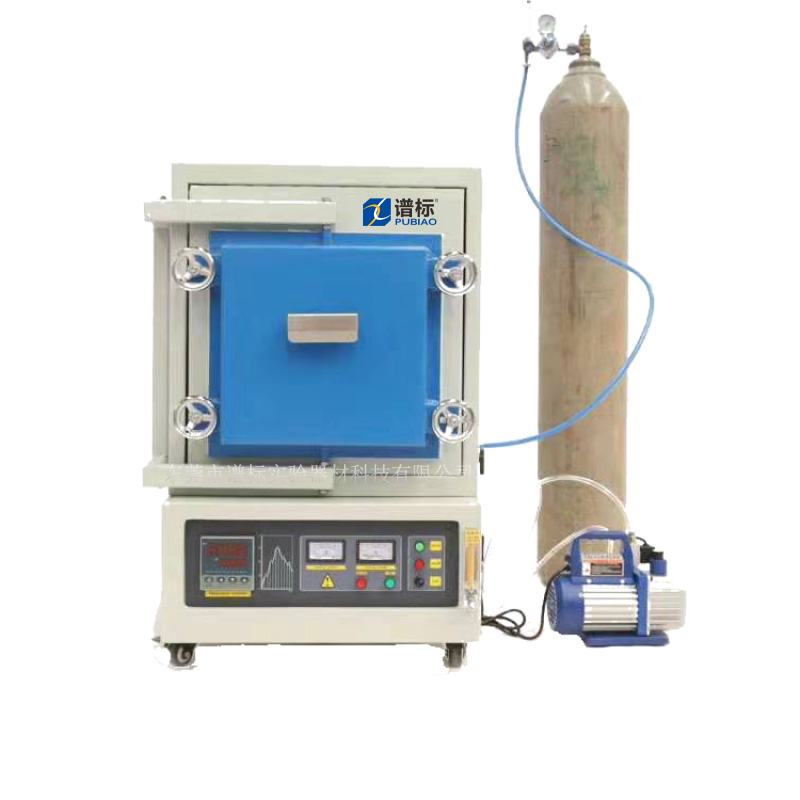

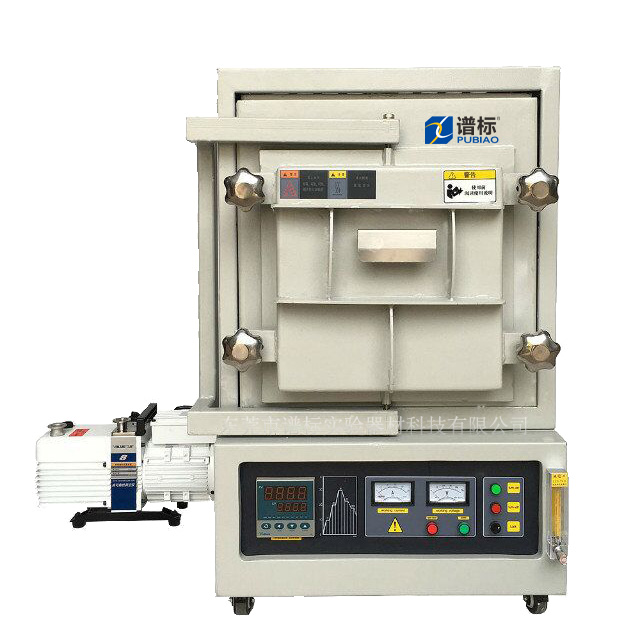

真空气氛炉-真空技术-真空烧结炉
一· 应用领域
真空气氛炉可充入多种惰性气体,用于保护处理过程中的试验产品,广泛应用于事业单位、科研院所、和企业小批量生产,以及院校科研教学中涉及到的陶瓷,冶金,电子,玻璃,化工,机械,耐火材料,新材料开发,特种材料,建材等领域,做热处理、退火、淬火、灰化、烧结、灰分之用。
二· 满足标准
1、JB/T 10550-2006标准名称:真空技术 真空烧结炉
2、YS/T 1126-2016标准名称:电阻式超高温真空炉
3、JB/T 11810-2014标准名称:真空高压气淬炉热处理技术要求
4、SJ/T 10091-1991标准名称:电子产品用真空电阻炉通用技术条件
三.技术参数
1000℃/1200℃真空气氛炉
型号 |
VAF1000-1T VAF1200-1T |
VAF1000-1.5T VAF1200-1.5T |
VAF1000-4.5T VAF1200-4.5T |
VAF1000-12T VAF1200-12T |
VAF1000-36T VAF1200-36T |
VAF1000-64T VAF-1200-64T |
VAF1000-80T VAF1200-80T |
控温方式 |
智能PID控温、30段编程控温 |
||||||
温度范围 |
VAF1000:RT+50~1000℃ /VAF1200:RT+50~1200℃ |
||||||
控温精度 |
±1℃ |
||||||
温度分辨率 |
1℃ |
||||||
极限真空度 |
-105Pa |
||||||
炉膛材质 |
陶瓷纤维 |
||||||
加热元件 |
加热丝 |
||||||
升温速率 |
30℃/min(建议15℃/min) |
||||||
可充入气体 |
惰性气体/混合气体 |
||||||
定时范围 |
1~9999min |
||||||
炉体结构 |
双层强制风冷结构(炉体表面温度不烫手) |
||||||
内胆尺寸mm |
100*100*100 |
100*150*100 |
150*200*150 |
200*300*200 |
300*400*300 |
400*400*400 |
400*500*400 |
外形尺寸mm |
650*600*865 |
650*650*900 |
670*600*930 |
660*750*1020 |
830*910*1265 |
930*910*1365 |
930*1010*1365 |
容积 |
1L |
1.5L |
4.5L |
12L |
36L |
64L |
80L |
电源电压 |
AC220V/50Hz |
AC380V/50Hz |
|||||
满载功率 |
1 |
2 |
3 |
6 |
9 |
16 |
16 |
1300℃/1400℃真空气氛炉
型号 |
VAF1300-1T VAF1400-1T |
VAF1300-1.5T VAF1400-1.5T |
VAF1300-4.5T VAF1400-4.5T |
VAF1300-12T VAF1400-12T |
VAF1300-36T VAF1400-36T |
VAF1300-64T VAF1400-64T |
VAF1300-80T VAF1400-80T |
控温方式 |
智能PID控温、30段编程控温 |
||||||
温度范围 |
VAF1300:RT+50~1300℃/ VAF1400:RT+50~1400℃ |
||||||
控温精度 |
±1℃ |
||||||
温度分辨率 |
1℃ |
||||||
极限真空度 |
-105Pa |
||||||
炉膛材质 |
陶瓷纤维 |
||||||
加热元件 |
硅碳棒 |
||||||
升温速率 |
30℃/min(建议15℃/min) |
||||||
可充入气体 |
惰性气体/混合气体 |
||||||
定时范围 |
1~9999min |
||||||
炉体结构 |
双层强制风冷结构(炉体表面温度不烫手) |
||||||
内胆尺寸mm |
100*100*100 |
100*150*100 |
150*200*150 |
200*300*200 |
300*400*300 |
400*400*400 |
400*500*400 |
外形尺寸mm |
650*600*865 |
650*650*900 |
620*650*930 |
660*750*1020 |
830*910*1265 |
930*910*1365 |
930*1010*1365 |
容积 |
1L |
1.5L |
4.5L |
12L |
36L |
64L |
80L |
电源电压 |
AC220V/50Hz |
AC380V/50Hz |
|||||
满载功率 |
2 |
3 |
4 |
9 |
12 |
16 |
16 |
1600℃/1700℃真空气氛炉
型号 |
VAF1600-1T VAF1700-1T |
VAF1600-1.5T VAF1700-1.5T |
VAF1600-4.5T VAF1700-4.5T |
VAF1600-12T VAF1700-12T |
VAF1600-36T VAF1700-36T |
VAF1600-64T VAF1700-64T |
VAF1600-80T VAF1700-80T |
控温方式 |
智能PID控温、30段编程控温 |
||||||
温度范围 |
VAF1600:RT+50~1600℃ /VAF1700:RT+50~1700℃ |
||||||
控温精度 |
±1℃ |
||||||
温度分辨率 |
1℃ |
||||||
极限真空度 |
-105Pa |
||||||
炉膛材质 |
陶瓷纤维 |
||||||
加热元件 |
硅钼棒 |
||||||
升温速率 |
30℃/min(建议15℃/min) |
||||||
可充入气体 |
惰性气体/混合气体 |
||||||
定时范围 |
1~9999min |
||||||
炉体结构 |
双层强制风冷结构(炉体表面温度不烫手) |
||||||
内胆尺寸mm |
100*100*100 |
100*150*100 |
150*200*150 |
200*300*200 |
300*400*300 |
400*400*400 |
400*500*400 |
外形尺寸mm |
650*600*865 |
650*650*900 |
670*700*930 |
660*750*1020 |
830*910*1265 |
930*910*1365 |
930*1010*1365 |
容积 |
1L |
1.5L |
4.5L |
12L |
36L |
64L |
80L |
电源电压 |
AC220V/50Hz |
AC380V/50Hz |
|||||
满载功率 |
2 |
3 |
4 |
9 |
12 |
16 |
16 |
四· 产品亮点
1、整机一体式设计,占地面积小,外层漆层使用喷塑高温烘烤工艺。耐高温,抗氧化,防酸碱。
2、微电脑集成智能控温系统,PID逻辑运算功能,具有30段程序运行,PID自整定,自动升温,无需值守。
3、通过RS-485专用通讯接口(选配)连接电脑,可远距离控制设备的启动、停止、暂停、设定升温曲线、升温曲线存储、历史曲线记录等功能。
4、炉体采用双层强制风冷结构,使用品牌循环风机,空气隔热层气流强制循环,保证箱体表面温度不烫,使炉体在高最高温度工作时炉体表面温度接近室温,避免了意外伤害发生。
5、可用最快升温速率30℃/分钟,建议15℃/分钟。由室温升至1000度最快用时≤30分钟。
6、采用集成化电路,模块化控制、双回路保护(超温保护、断偶保护、过流保护、超压保护等保护功能,并具断电参数自动记忆,来电恢复功能,同时还具备传感器自诊断,超温及故障报警功能。
7、设备安装有快速气体转换接口,可轻松充入各种惰性气体,也可快速实现惰性气体切换。
8、优质进口HRE镍铬合金加热丝(1000/1200℃),硅碳棒(1300/1400℃),硅钼棒(1600/1700℃)加热,升温快、抗氧化,比普通加热元件的使用寿命延长3-5倍,且加热更均匀。
9、陶瓷炉膛一次成型,加热元件防熔断内置式,隔热材料采用国际先进的轻质氧化铝陶瓷纤维,具有保温效果优良,质轻耐高温,耐急冷急热,不裂缝,不结晶,不掉渣,不用担心污染所烧制产品。节能效果是老式电炉的60%-80%。
五·安全保护
1、超温报警 2、过流过载保护 3、快速熔断器 4、缺相保护 5、漏电保护器
六· 注意事项
1、非专业人员,请勿擅自拆解电器元件部分。
2、箱内底部严禁放置测试产品或设备。
3、请勿把本设备放置于含酸、含碱的腐蚀性环境中,以免破环电子元器件,造成使用故障。
4、长期不使用时,应切断电源,放置于干燥环境中。
5、设备工作电压为交流电220/380V/50Hz。使用前必须注意所用电源电压是否与所规定的电源电压相符。
6、设备通电前请确认是否有效接地。
7、在通电使用时,切忌用手接触摸电器部份或用湿布揩抹及用水冲洗。
8、外置主电源线须远离高温或潮湿的环境,防止橡胶老化以致漏电。
9、均匀摆放需要培养或者保存的物品,保证空气流动畅通以达到温度均匀性。
七· 测试条件
1、真空气氛炉测试条件:空载、无强磁、无震动、环境温度20℃、环境相对湿度50%RH。
2、本公司可根据客户不同需要,设计,制造各种相关温度、湿度、真空度、洁净度、气体浓度等参数的箱体设备。
