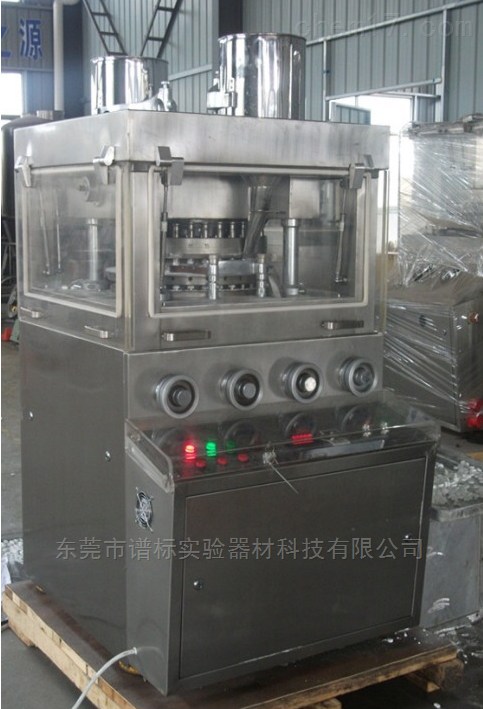

SPCC35D旋转式压片机
1、本机是一种自动旋转、变频调速、连续压片的机器。它主要用于制药工业的片剂制造,同时适用于化工、食品、电子等工业部门中将颗粒状原料压制成片剂。
2、本机适用于含粉量(100目以上)不超过10%的颗粒状原料的压制。本机不适用于半固体、潮湿颗粒、低熔点、易潮原料和无颗粒的粉末压制。
3、本机能压制4-20毫米的圆形、异形及双面刻字、环形片、并根据定货要求压制20毫米的片剂。(特殊规格压制21毫米)
二、主要技术参数
转 台 冲 模 数 | 35 付 |
最大 工作 压力 | 100千牛 |
最大 压片 直径 | 21毫米 |
最大 压片 厚度 | 8 毫米 |
最大 填充 深度 | 18毫米 |
最大 压片 产量 | 151200片/小时 |
上 冲 杆 长 度 | 115毫米 |
下 冲 杆 长 度 | 115毫米 |
外 形 尺 寸 | 980×1240× 1690毫米 |
机 器 净 重 | 1850公斤 |
功 率 | 4千瓦 |
转 速 | 1400转/分 |
电 压 | 380伏 |
三、工作原理
冲头和冲模在压片过程中受的压力很大,常用轴承钢(如crl5等)制作,并热处理以提高其硬度。
冲头的类型很多,冲头的形状决定于药片所需的形状。按冲模结构形状可划分为圆形、异形(包括多边形及曲线形);冲头断面的形状有平面形、斜边形、浅凹形、深凹形及综合形等。平面形、斜边形冲头用于压制扁平的圆柱体状片剂,浅凹形用于压制双凸面片剂,深凹形主要用于压制包衣片剂的芯片,综合形主要用于压制异形片形。为了便于识别及服用药品.在冲模端面上也可以刻制出药品名称、剂量及纵横的线条等标志。压制不同剂量的片剂,应选择大小适宜的冲模。
(2)压片机的工作过程 压片机的工作过程可以分为如下步骤:
①下冲的冲头部位(其工作位置朝上)由中模孔下端伸入中模孔中,封住中模孔底;
②利用加科器向中模孔中填充药物;
③上冲的冲头部位(其工作位置朝下)自中模孔上端落入中模孔,并下行一定行程,将药粉压制成片;
④上冲提升出孔,下冲上升将药片顶出中模孔,完成一次压片过程;
⑤下冲降到原位,准备下一次填充。
(3)压片机制片原理
①剂量的控制。各种片剂有不同的剂量要求,大的剂量调节是通过选择不同冲头直径的冲模来实现的,如有直径6mm、8mm、11.5mm、12mm等冲头。在选定冲模尺寸之后,微小的剂量调节是通过调节下冲伸入中模孔的深度,从而改变封底后的中模孔的实际长度,调节模孔中药物的填充体积。因此,在压片机上应具有调节下冲在模孔中的原始位置的机构,以满足剂量调节要求。由于不同批号的药粉配制总有比容的差异,这种调节功能是十分必要的。
在剂量控制中,加料器的动作原理也有相当的影响,比如颗粒药物是靠自重,自由滚落入中模孔中时,其装填情况较为疏松。如果采用多次强迫性境入方式时,模孔中将会填入较多药物,装填情况则较为密实。
②药片厚度及压实程度控制。药物的剂量是根据处方及药典确定的,不可更改。为了贮运、保存和崩解时限要求,压片时对一定剂量的压力也是有要求的,它也将影响药片的实际厚度和外观。压片时的压力调节是必不可少的。这是通过调节上冲在模孔中的下行量来实现的。有的压片机在压片过程中不单有上冲下行动作,同时也可有下冲上行动作,由上下冲相对运动共同完成压片过程。但压力调节多是通过调节上冲下行量的机构来实现压力调节与控制的。
