二手安捷伦Q-TOF系统结构
发表时间:2020/1/10 14:44:08  |  点击率:10250

无论您需要鉴定、筛查、分析还是对复杂样品进行定量分析,二手安捷伦Q-TOF 随时可用。当同时获得出色的分析速度、灵敏度、准确度和动态范围时,您将从样品中获取最丰富的信息。获得的大量详细信息将由 MassHunter 软件加以利用,为您提供值得信赖的结果。

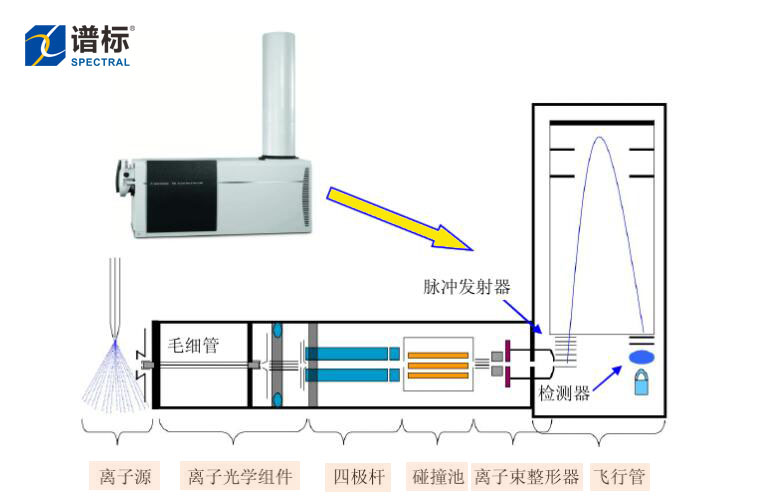

二手安捷伦Q-TOF 系统结构


1 离子源:产生离子化,并将产生的离子在电场的作用下进入毛细管。
2 毛细管:离子导入通道,将离子源产生的离子传输进入质谱。同时,隔离外部的常压与质谱内部的高真空。
3 离子光学组件:包括Skimmer1,八极杆以及Lens1和Lens2。进一步除去溶剂和中性分子,高效的离子传输组件,并聚焦随机运动的离子进入四极杆。
4 四极杆:质量过滤器,双曲线的四极杆优化离子传输和质谱分辩率。可以选择让某些质荷比的离子依次通过或者所有的离子全通过。
5 碰撞池:高压具有线性加速度的碰撞池优化质谱/质谱分裂,从而在一个短的停留时间仍可消除交叉干扰。六极杆设计有助于捕获碎片离子。
6 离子束整形器:将随机运动的离子压缩为-一个薄层,进入飞行管。减少离子在纵向的扩散,提高分辨率。
7 飞行管:离子在飞行管内纵向飞行,不同离子的质荷比通过飞行时间的不同而区分。
8 检测器:包括微通路板、闪烁器和光电倍增器。高增益,寿命长,线性范围宽。
